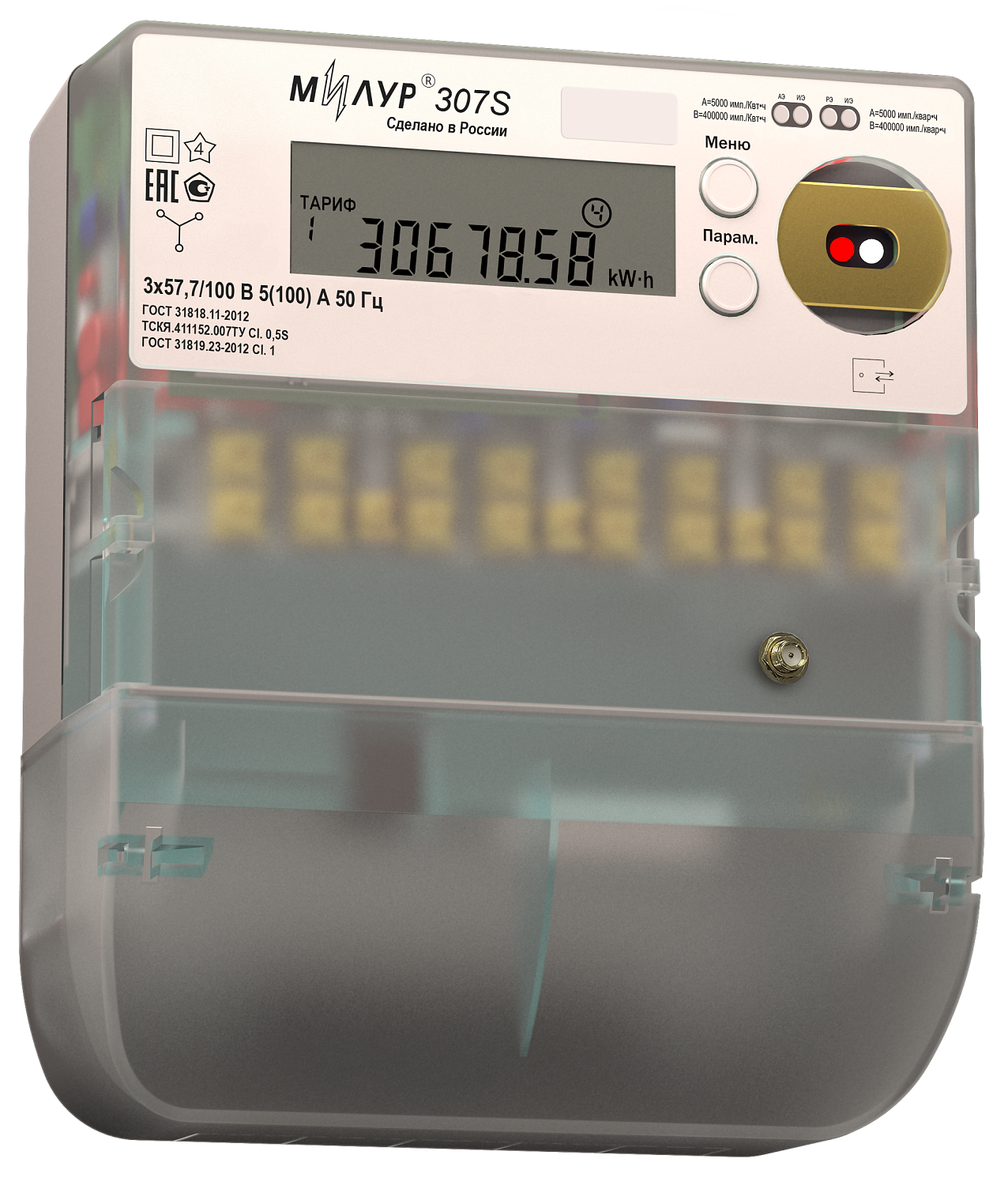

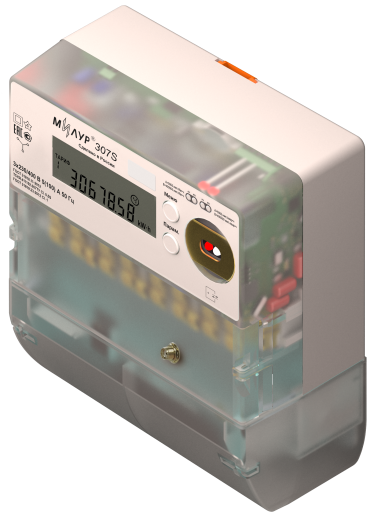

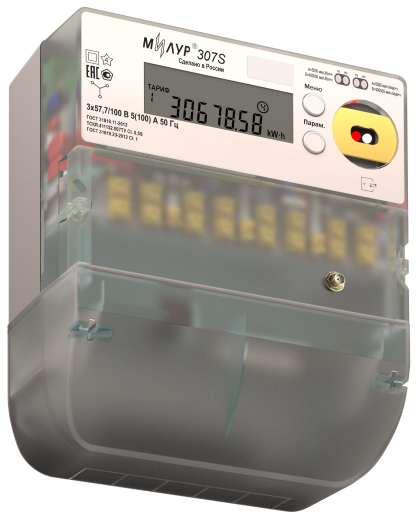

Милур 307S.52-GRR-2-D
Характеристики
Тип
—
Трехфазный
Поддержка СПОДЭС
—
Да
Тип крепления
—
На 3 точки
Тип включения
—
Прямое
Интерфейс
—
GSM, RS-485
Номинальное напряжение, В
—
3х230/400

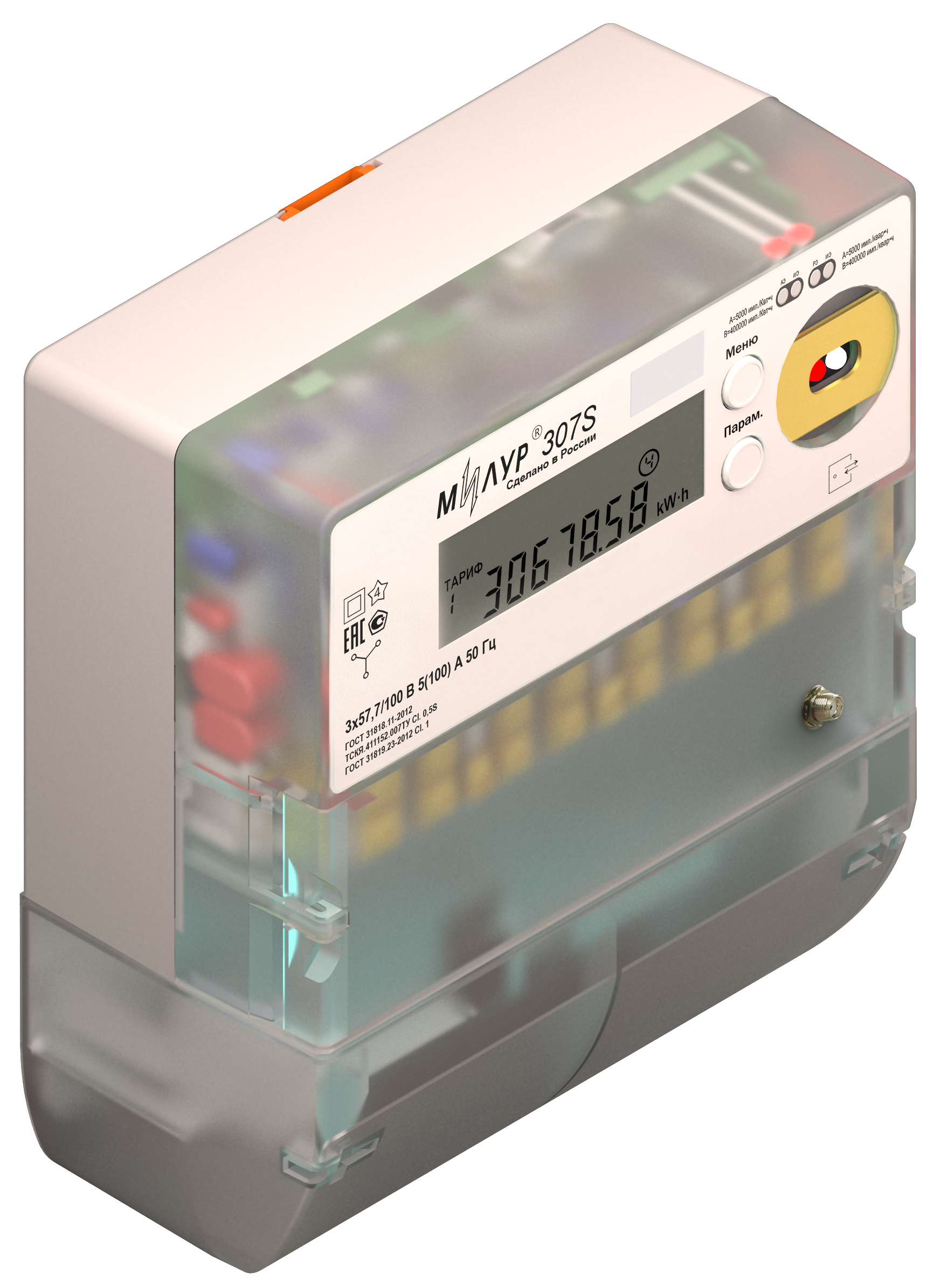

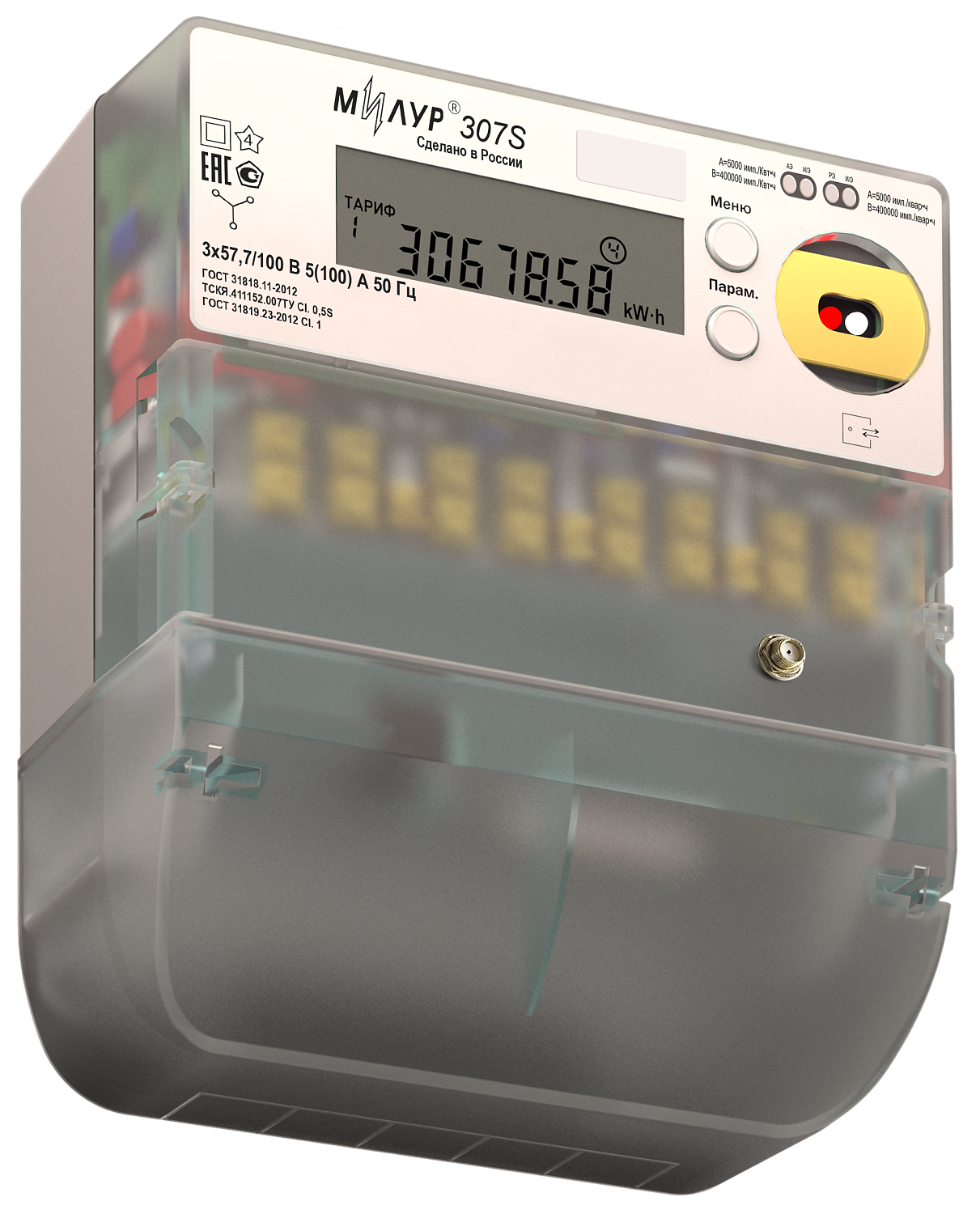

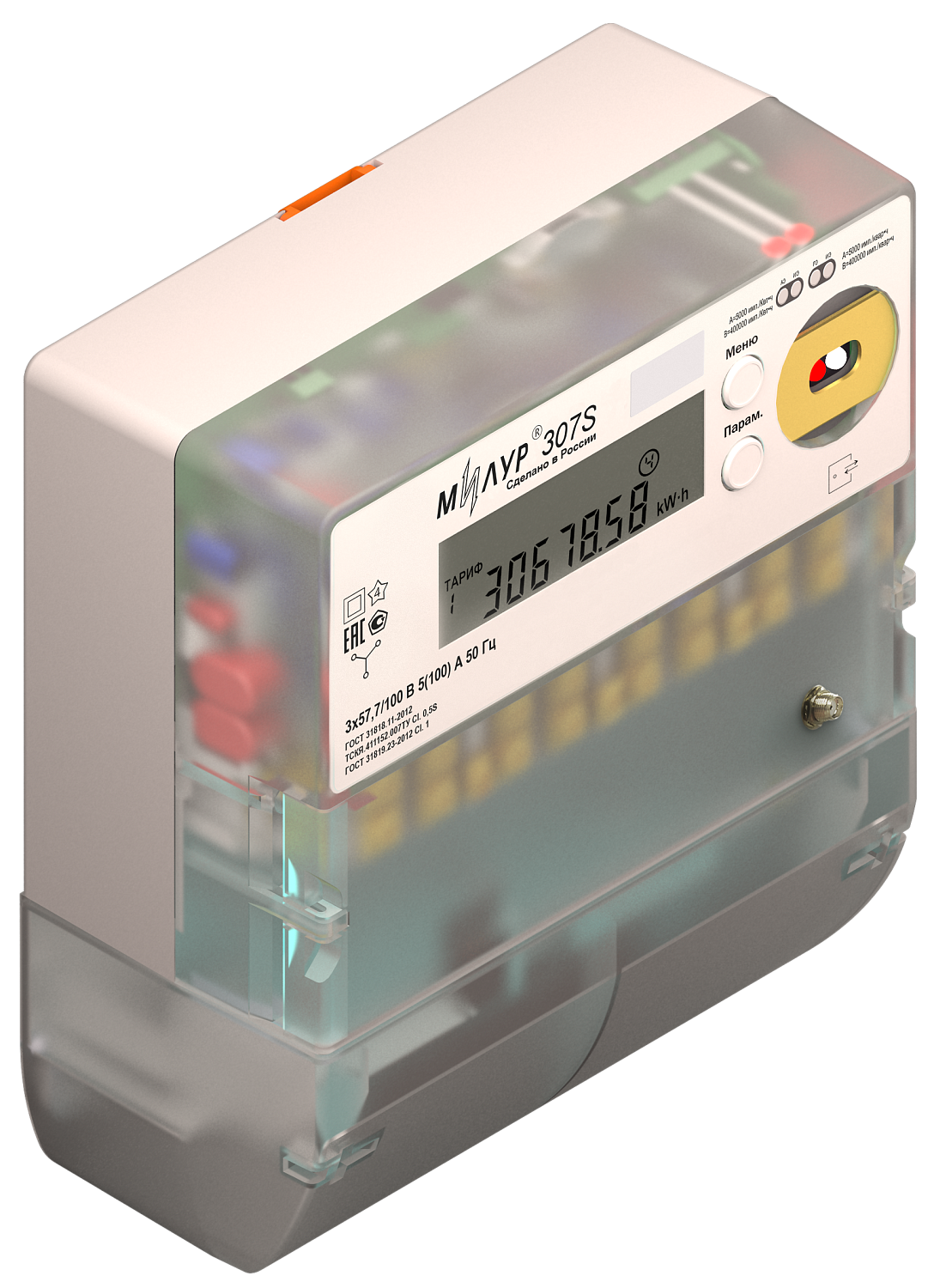

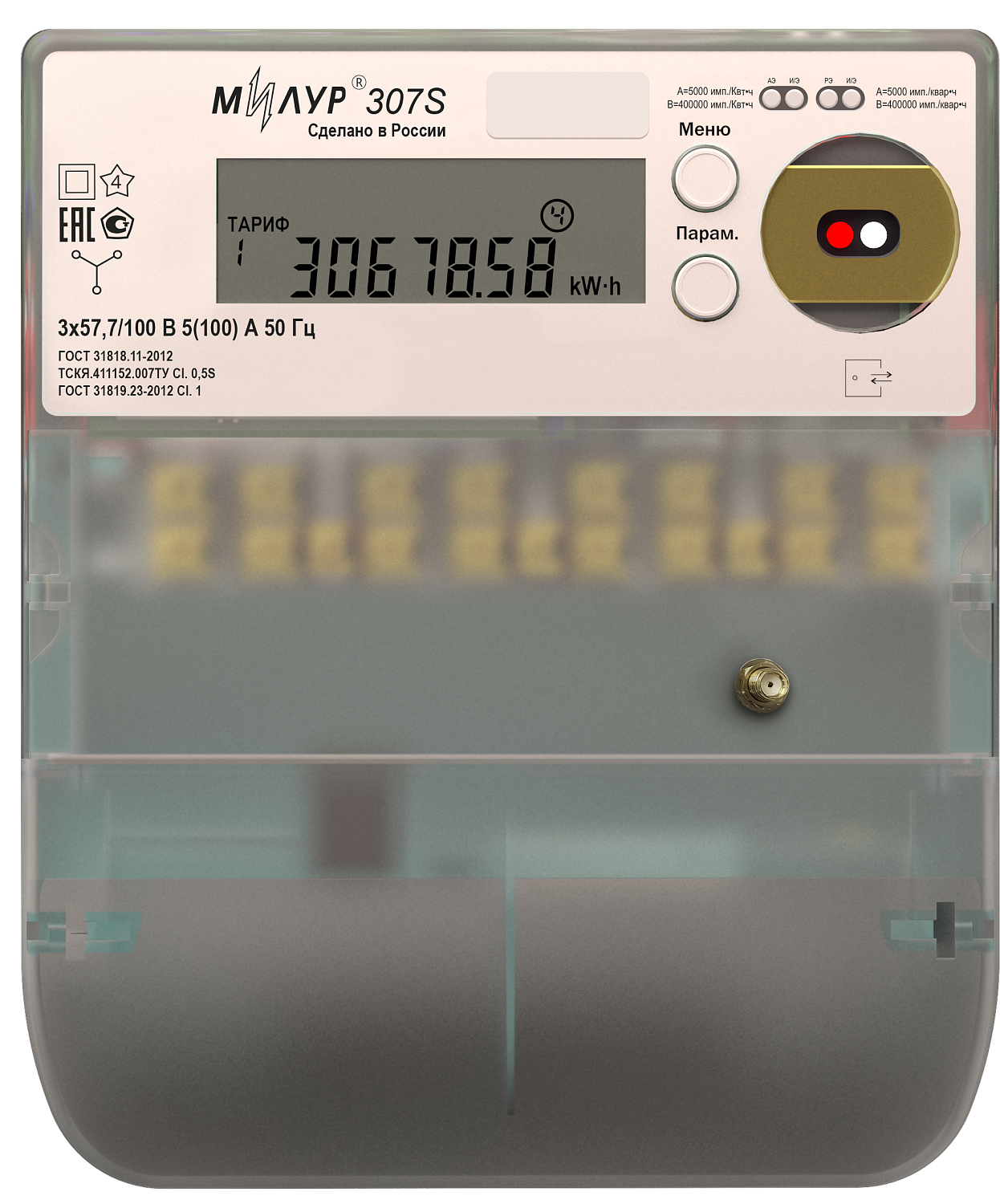

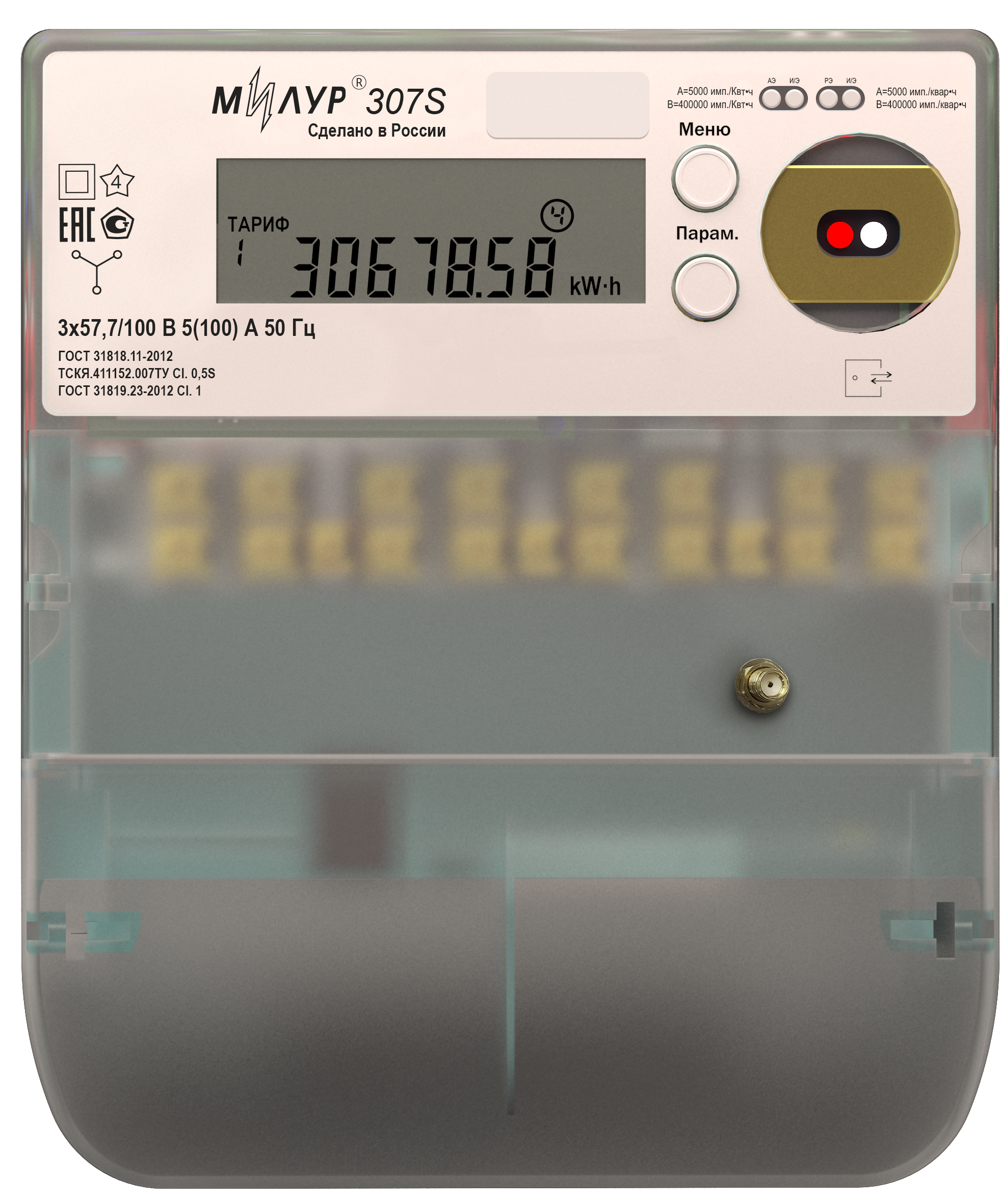

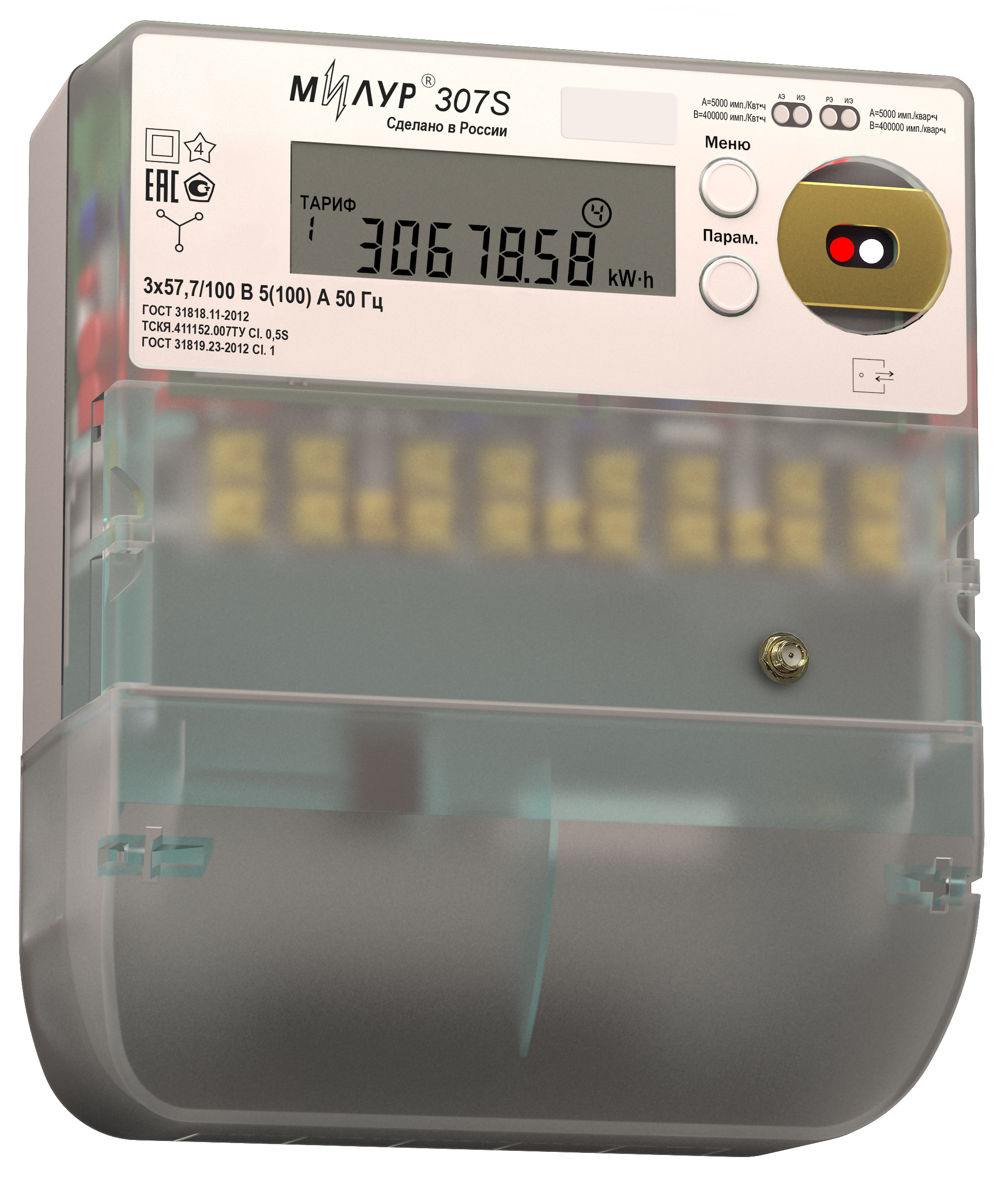

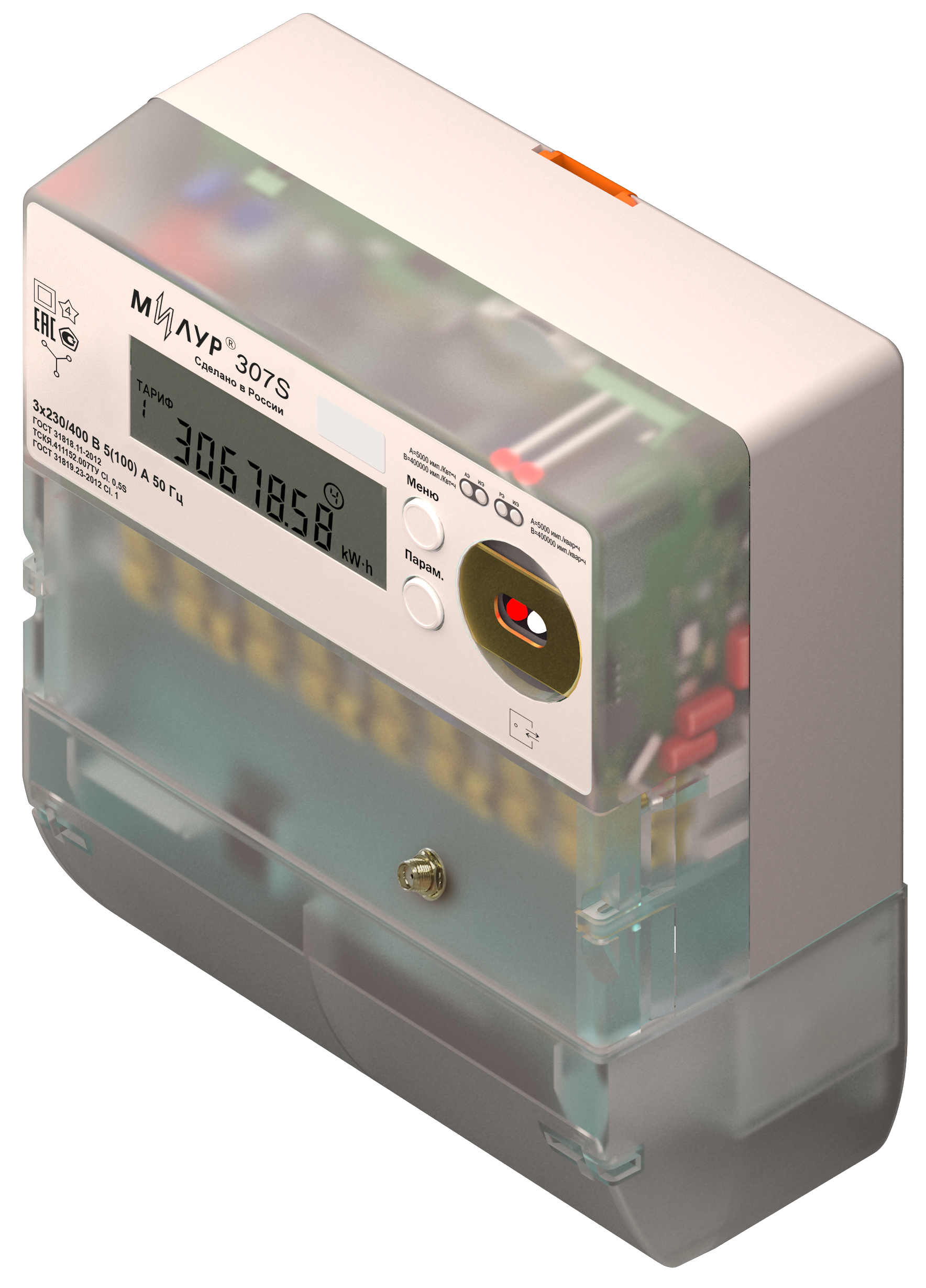

Милур 307S.52-GRR-2-D
Счётчик электрической энергии статический трёхфазный «Милур 307S» с поддержкой протокола СПОДЭС предназначен для учета активной и реактивной потребляемой электроэнергии в трёхпроводных и четырёхпроводных сетях переменного тока частотой 50 Гц, двунаправленный учет энергии.
Прибор учета может работать как автономно, так и в составе автоматизированных систем учета, осуществляя регистрацию потребления электроэнергии и хранение данных в энергонезависимой памяти.
Параметры отображаются на жидкокристаллическом индикаторе.
Обмен данными с автоматизированными системами учета или компьютером осуществляется через интерфейс связи GSM и два интерфейса передачи данных стандарта RS-485 по протоколу Ми307.
Прибор учета оснащен оптопортом.
Показатели качества электрической энергии в сети согласно ГОСТ 32144:
– положительного и отрицательного отклонения напряжения;
– отклонения основной частоты напряжения;
– длительности провала напряжения и перенапряжения;
– глубины провала напряжения;
– величины перенапряжения
Функциональные возможности:
• Регистрация и хранение данных
- счетчик ведет учет энергии по времени суток в многотарифном режиме согласно загруженному тарифному расписанию, а также суммарно (по всем тарифам). Число тарифов – до четырех, тарифных зон - до восьми.
- тарифное расписание на месяц задается на рабочий день, исключительный (праздничный день), субботу и воскресенье.
- встроенный календарь имеет возможность настройки списка исключительных дней:
a) при работе счетчика по протоколу СПОДЭС – до 30 исключительных дней;
b) при работе по протоколу МИ307 – до 20 исключительных дней.
- счетчик имеет внутреннюю энергонезависимую память, которая в случае отсутствия сетевого питания обеспечивает хранение регистрируемых данных, устанавливаемых настроек и идентификационных данных счетчика не менее 30 лет.
- счетчик обеспечивает учет энергии по тарифам, согласно установленному тарифному расписанию, и суммарно (по всем тарифам) нарастающим итогом за сутки, месяц, год, с момента изготовления.
- в процессе эксплуатации счетчик обеспечивает запись и хранение расширенных журналов событий.
- счетчик, работающий по протоколу СПОДЭС, ведет накопительные счетчики внешних воздействий и параметров, детализирующих процесс вмешательства.
• Отображение данных
- результаты измерений и вычислений и дополнительная информация выводится на ЖКИ счетчика.
- информация на дисплее отображается на русском языке. Единицы измерения величин обозначаются по международной системе единиц СИ.
• Счетчик обеспечивает работу по протоколу МИ307 и СПОДЭС.
• Счетчик, работающий по протоколу СПОДЭС, имеет возможность выступать в качестве инициатора связи с уровнем информационно-вычислительного комплекса.
• Защита от несанкционированного доступа
- на программном уровне пароли с разграничением прав доступа.
- аппаратная защита:
a) аппаратная перемычка;
b) Энергонезависимые электронные пломбы на клеммных крышках и на корпусе;
c) Датчик магнитного поля.
• Самодиагностика с записью в соответствующий журнал событий.
• Управление нагрузкой
- управление нагрузкой осуществляется с помощью реле.
- события включения/отключения реле регистрируются в журнале событий счетчика.
• Замена батареи без вскрытия корпуса.
Цена - 21 588,50 ₽
Прибор учета может работать как автономно, так и в составе автоматизированных систем учета, осуществляя регистрацию потребления электроэнергии и хранение данных в энергонезависимой памяти.
Параметры отображаются на жидкокристаллическом индикаторе.
Обмен данными с автоматизированными системами учета или компьютером осуществляется через интерфейс связи GSM и два интерфейса передачи данных стандарта RS-485 по протоколу Ми307.
Прибор учета оснащен оптопортом.
Показатели качества электрической энергии в сети согласно ГОСТ 32144:
– положительного и отрицательного отклонения напряжения;
– отклонения основной частоты напряжения;
– длительности провала напряжения и перенапряжения;
– глубины провала напряжения;
– величины перенапряжения
Функциональные возможности:
• Регистрация и хранение данных
- счетчик ведет учет энергии по времени суток в многотарифном режиме согласно загруженному тарифному расписанию, а также суммарно (по всем тарифам). Число тарифов – до четырех, тарифных зон - до восьми.
- тарифное расписание на месяц задается на рабочий день, исключительный (праздничный день), субботу и воскресенье.
- встроенный календарь имеет возможность настройки списка исключительных дней:
a) при работе счетчика по протоколу СПОДЭС – до 30 исключительных дней;
b) при работе по протоколу МИ307 – до 20 исключительных дней.
- счетчик имеет внутреннюю энергонезависимую память, которая в случае отсутствия сетевого питания обеспечивает хранение регистрируемых данных, устанавливаемых настроек и идентификационных данных счетчика не менее 30 лет.
- счетчик обеспечивает учет энергии по тарифам, согласно установленному тарифному расписанию, и суммарно (по всем тарифам) нарастающим итогом за сутки, месяц, год, с момента изготовления.
- в процессе эксплуатации счетчик обеспечивает запись и хранение расширенных журналов событий.
- счетчик, работающий по протоколу СПОДЭС, ведет накопительные счетчики внешних воздействий и параметров, детализирующих процесс вмешательства.
• Отображение данных
- результаты измерений и вычислений и дополнительная информация выводится на ЖКИ счетчика.
- информация на дисплее отображается на русском языке. Единицы измерения величин обозначаются по международной системе единиц СИ.
• Счетчик обеспечивает работу по протоколу МИ307 и СПОДЭС.
• Счетчик, работающий по протоколу СПОДЭС, имеет возможность выступать в качестве инициатора связи с уровнем информационно-вычислительного комплекса.
• Защита от несанкционированного доступа
- на программном уровне пароли с разграничением прав доступа.
- аппаратная защита:
a) аппаратная перемычка;
b) Энергонезависимые электронные пломбы на клеммных крышках и на корпусе;
c) Датчик магнитного поля.
• Самодиагностика с записью в соответствующий журнал событий.
• Управление нагрузкой
- управление нагрузкой осуществляется с помощью реле.
- события включения/отключения реле регистрируются в журнале событий счетчика.
• Замена батареи без вскрытия корпуса.
Цена - 21 588,50 ₽
Характеристики
Тип
|
Трехфазный |
Поддержка СПОДЭС
|
Да |
Тип крепления
|
На 3 точки |
Тип включения
|
Прямое |
Интерфейс
|
GSM, RS-485 |
Номинальное напряжение, В
|
3х230/400 |
Базовый (максимальный) ток, А
|
5 (100) |
Класс точности
|
0,5S/1 |
Тип корпуса
|
10м |
Количество тарифов
|
8 |
Установленный рабочий диапазон напряжения, В
|
от 0,8 Uф.ном до 1,2 Uф.ном |
Расширенный рабочий диапазон напряжения, В
|
от 0,8 Uф.ном до 1,3 Uф.ном |
Предельный диапазон напряжения, В
|
от 0 до 1,3 Uф.ном |
Максимальное значение частоты, Гц
|
50 |
Стартовый ток (чувствительность), мА, не более
|
5 |
Количество тарифов (для прошивки)
|
8 |
Функционал
|
расширенный |
Средняя наработка счетчика на отказ, часов, не менее
|
320000 |
Средний срок службы счетчика, лет, не менее
|
30 |
Срок сохранения информации в энергонезависимой памяти при отключении питания, лет, не менее
|
30 |
Подсветка ЖКИ
|
одноцветная |

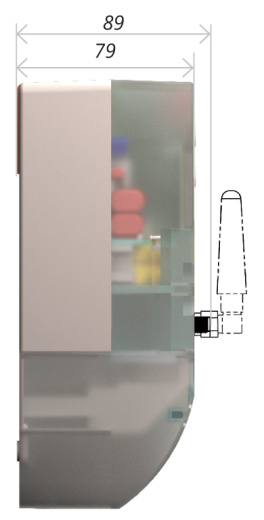

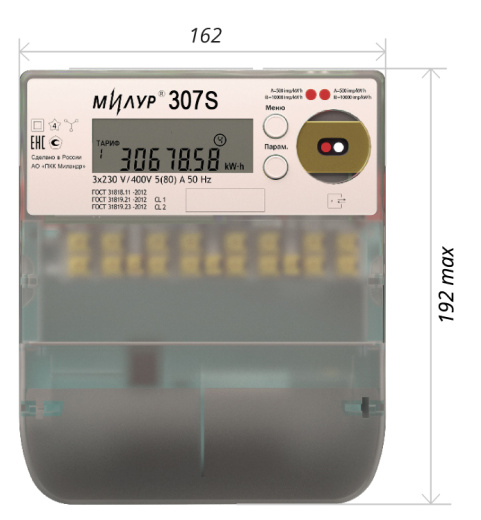

Габаритные размеры, ДхШхВ, мм
|
162х89х192 |
Масса, не более, кг
|
1,3 |
Дополнительные функции
|
Интерфейс связи GSM и два интерфейса передачи данных стандарта RS-485 по протоколу Ми107. Реле управления нагрузкой. |
Точность хода внутренних часов при наличии напряжения питания на зажимах счетчика
|
±5 с/сут |
Реле управления нагрузкой
|
Да |
